Comparativo Barramento x Cabo

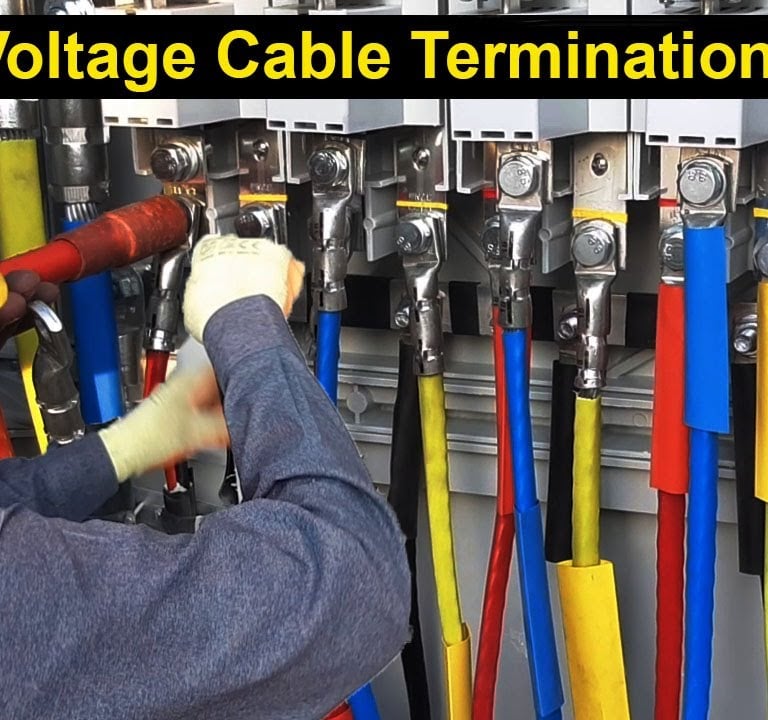

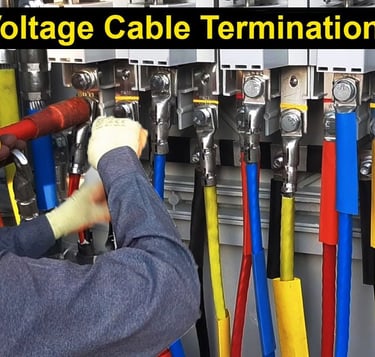

CABOS

• Custo elevado em comparação aos sistemas de Barramentos (Busway).

• Pouca flexibilidade para ampliação de cargas ou adaptações a mudanças de layout.

• Cada emenda ou derivação requer o uso de terminações e caixas de passagem, aumentando a complexidade da instalação.

• A vida útil depende diretamente do material isolante utilizado na fabricação.

• Menor resistência a condições de sobrecorrente ou curto-circuito.

• Dificuldade na identificação visual e na organização dos circuitos elétricos.

• Necessidade de instalação prévia de leitos ou eletrocalhas para acomodação dos cabos, o que eleva o tempo total de instalação.

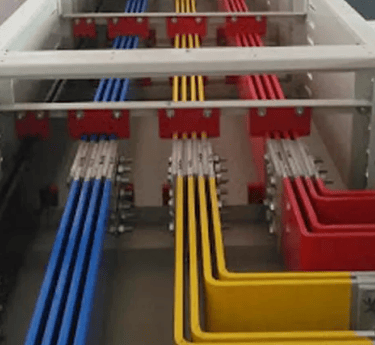

BARRAMENTO (BUSWAY)

• Custo reduzido em relação aos sistemas convencionais de cabeamento.

• Alta flexibilidade para novas derivações, realocação de máquinas e alterações de layout, permitindo montagem, desmontagem e reaproveitamento dos módulos.

• Possui janelas de derivação a cada 1 metro, que permitem a instalação de cofres (plug-in) de forma prática e segura.

• Componentes robustos e duráveis, garantindo longa vida útil ao sistema.

• Sistema de alta confiabilidade, projetado para oferecer segurança e desempenho superiores.

• Fácil identificação visual dos circuitos, contribuindo para um ambiente limpo e organizado.

• Dispensa o uso de leitos e eletrocalhas, pois sua estrutura já é preparada para fixação direta, reduzindo significativamente o tempo de instalação.

OUTRAS VANTAGENS DO SISTEMA BUSWAY

Ao comparar o sistema de barramentos blindados com instalações convencionais em feixes de cabos, o sistema modular Busway apresenta diversas vantagens:

• Zero desperdício de material: enquanto instalações com cabos geram sobras e descartes — custos normalmente previstos em orçamento — o sistema Busway é projetado sob medida, utilizando somente os componentes necessários.

• Redução drástica do tempo de instalação: em projetos de mesmo porte, o Barramento Blindado pode ser instalado em apenas 20% do tempo requerido por sistemas convencionais de cabos.

• Maior segurança: sua carcaça metálica protege o invólucro contra impactos e impede o contato acidental com partes energizadas, garantindo proteção mecânica e elétrica superior.

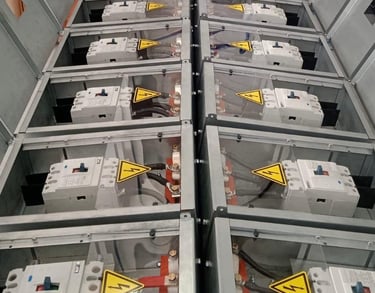

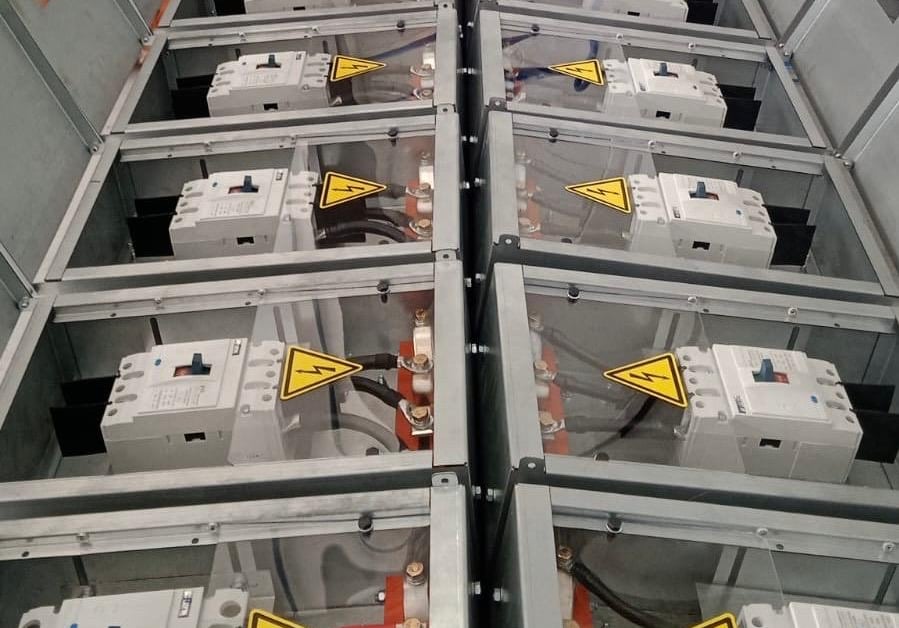

Cofres Plug-ins

Principais benefícios:

• Permitem inserir ou remover derivações sem desligar o sistema.

• Garantem segurança máxima ao instalador, evitando contatos acidentais.

• Conexão ao barramento por pinças de cobre ou alumínio, fixadas com 4 presilhas externas.

• Compatíveis com diversos dispositivos de proteção:

  • Disjuntores

  • Bases fusíveis NH

  • Chaves seccionadoras

  • Com ou sem base de fusíveis incorporada

Resumo: Flexibilidade, segurança e versatilidade em um único componente para derivação de energia.

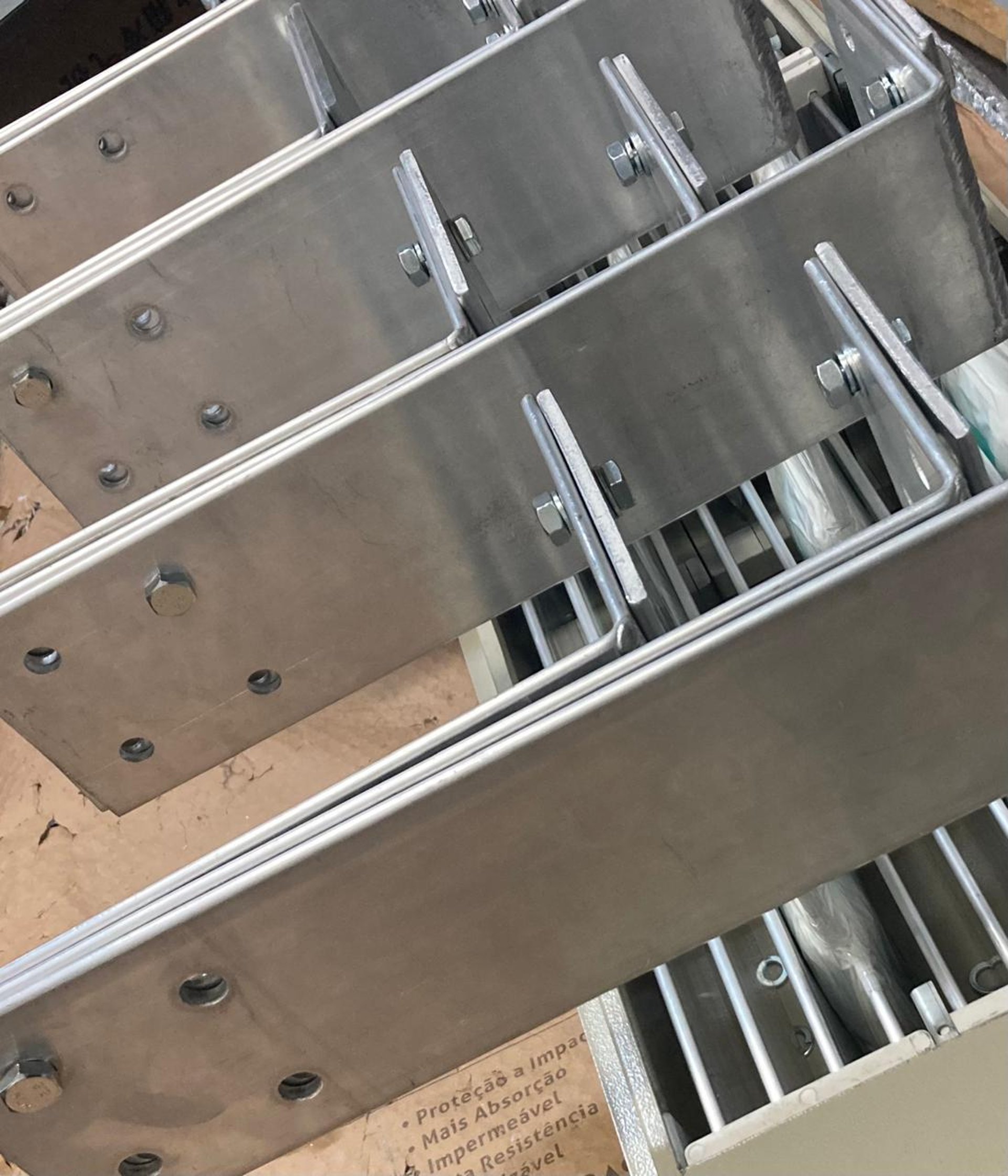

Cotovelo Múltiplo

Apenas uma peça permite alterar a posição da linha, de horizontal para vertical ou de vertical para horizontal, simplificando a instalação.

Reto Condutor
Trecho reto de 500 a 3000 mm utilizado para conduzir a energia ao longo de toda a linha.

Reto Distribuição
Trecho reto de 500 a 3000 mm destinado à derivação de energia por meio dos cofres “plug-ins”, com pontos de derivação a cada 1000 mm.

Alimentação
Componentes usados para a entrada ou saída de energia da linha via cabos. Podem incluir base NH, disjuntores e chaves seccionadoras.

Elemento T
Permite realizar derivações em dois sentidos simultaneamente a partir de uma linha principal.

Elemento Z
Utilizado principalmente para desviar a linha em trechos, evitando interferências nos sentidos vertical e horizontal.

Flange
Garantem o perfeito acoplamento da linha a painéis, transformadores e geradores.

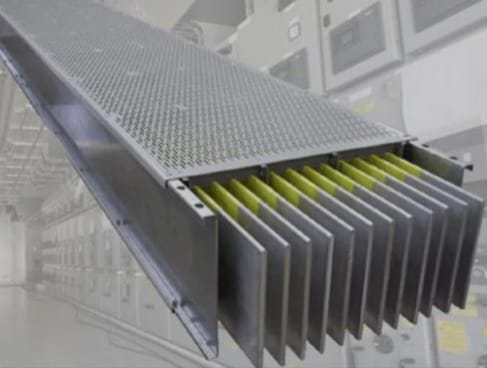

Barramentos Ventilados

O sistema de linhas elétricas pré-fabricadas foi desenvolvido para redes de média potência, sendo especialmente indicado para distribuição de energia em indústrias, shoppings, centros comerciais, edifícios comerciais e residenciais, hotéis, hospitais, aeroportos, entre outros.

Nosso sistema está disponível em correntes nominais de 630 A a 6000 A, com condutores de alumínio ou cobre em baixa tensão (até 1 kV). Oferece derivações do tipo plug-in de até 800 A, permitindo a instalação de diversos dispositivos de proteção, como disjuntores, seccionadores ou fusíveis. O invólucro dos barramentos ventilados possui grau de proteção IP31.

O sistema pode ser configurado em diferentes formas: trifásico, trifásico com neutro a 100% da fase ou neutro a 200% da fase. O condutor de proteção (terra) é fornecido pelo próprio invólucro do barramento, atendendo à certificação de eficácia de circuitos de proteção. O elemento pode ser constituído de 8 a 20 barras condutoras.

As barras condutoras são fabricadas em cobre eletrolítico com 99% de pureza ou liga de alumínio 6101, com cantos arredondados para maior segurança.

O sistema possui invólucro fechado, composto por dois perfis tipo ômega de chapa de aço galvanizada a quente, que também funcionam como condutor de proteção. As aberturas para derivação estão dispostas a cada metro, alternadamente, e são protegidas por janelas basculantes, que evitam a conexão de cofres de derivação com faseamento invertido e previnem contato acidental com as barras condutoras, mesmo quando abertas.

Observação: o invólucro pode ser pintado com pintura eletrostática, conforme especificações e necessidades do cliente.

Barramentos Blindados

⚡ Barramentos Blindados de Baixa Tensão

Segurança, eficiência e desempenho para sua distribuição elétrica.

Garanta uma instalação elétrica moderna, segura e eficiente com os Barramentos Blindados de Baixa Tensão.
Desenvolvidos para ambientes de alta demanda energética, nossos sistemas são ideais para indústrias, shoppings, edifícios comerciais e residenciais, hospitais, hotéis, aeroportos e muito mais.

🔧 Por que escolher nossos barramentos blindados?

• ✅ Alta performance: Correntes nominais de 160A a 6000A, com condutores de cobre ou alumínio.

• ✅ Instalação rápida e modular: Sistema pré-fabricado, fácil de montar e expandir.

• ✅ Máxima segurança: Grau de proteção IP54, com invólucro metálico fechado e condutor de proteção integrado.

• ✅ Flexibilidade total: Derivações “plug-in” até 800A, compatíveis com disjuntores, seccionadores e fusíveis.

• ✅ Durabilidade e robustez: Fabricados com aço galvanizado a quente e acabamento em pintura eletrostática opcional.

⚙️ Especificações Técnicas

• Tensão: até 1kV (baixa tensão)

• Corrente nominal: de 160A a 6000A

• Condutores: Cobre eletrolítico (99% pureza) ou Alumínio liga 6101

• Configurações:

  • Trifásico

  • Trifásico com neutro 100% da fase

  • Trifásico com neutro 200% da fase

• Proteção: IP54 – resistente à poeira e respingos

• Segurança: Janelas basculantes evitam inversão de fase e contato acidental

🏗️ Aplicações ideais

• Indústrias e galpões logísticos

• Centros comerciais e shoppings

• Edifícios residenciais e corporativos

• Hospitais, hotéis e aeroportos

🎯 Benefícios que fazem a diferença

• Reduz custos de instalação e manutenção

• Minimiza perdas elétricas

• Permite ampliações futuras com praticidade

• Aumenta a confiabilidade do sistema elétrico

🚀 Modernize sua rede elétrica com eficiência e segurança!
Solicite um orçamento personalizado e descubra como nossos barramentos blindados podem transformar seu projeto.
